為了大家更加安全熟悉的使用和理解bourns電位器引腳接法，百斯特小編為大家收集了一些相關資料，如bourns電位器參數和bourns電位器的識別方法，雖然是小小的一個電子元器件，但是如果使用不恰當，也是會導致很大的危害的，所以針對這些小問題，我們應該更叫謹慎行事。

Bourns電位器參數

      Bourns電位器的參數比較少，識別起來相對比較方便。其參數主要包括標稱阻值、允許偏差、額定功率及噪聲。具體詳細如下：

一、 標稱阻值：標稱阻值是指兩定片引腳之間的阻值，bourns電位器的標稱系列分線繞和非線繞bourns電位器兩種，常用的非線繞bourns電位器標稱系列是1.0、1.5、2.2、3.2、4.7、6.8。

二、 允許偏差：非線繞bourns電位器允許偏差分為3個等級，第一個等級為正負5%，第二個等級為正負10%，第三個等級為正負20。二我們常規的是第三個等級的正負20%。

三、 額定功率：bourns電位器在交流或者直流電路中，當大氣典雅為650-800mmHg、在規定環境溫度小所能承受的最大允許功耗。被線繞bourns電位器的額定功率系列為0.05W、0.1W、0.25W、0.5W、1W、2W、3W等等。

四、 噪聲：這是衡量bourns電位器性能的一個重要參數，bourns電位器的噪聲有3種

1、 熱噪聲。

2、 電流噪聲：熱噪聲和電流噪聲是動片觸點不滑動時兩定片之間的噪聲，又稱靜噪聲，靜噪聲是bourns電位器的固定噪聲，聲音很小。

3、 動噪聲：動噪聲是bourns電位器的特有噪聲，是主要噪聲。產生動噪聲的原因很多，主要原因是電阻體的結構不均勻，及動片觸點與電阻體的接觸聲，后者隨著bourns電位器使用時間的增加而變得越來越大。

Bourns電位器參數的標注和識別方法

       Bourns電位器的表示方法采用直標法，通常將標稱阻值、允許偏差、額定功率和類型標注在bourns電位器的外殼上，一些小型bourns電位器上指標出標稱阻值。例如：某bourns電位器外殼上標出51k-0.25/X，其中“51K”表示標稱阻值為51千歐，“0.25”表示額定功率為0.25W，“X”表示是X型bourns電位器。

Bourns電位器引腳接法

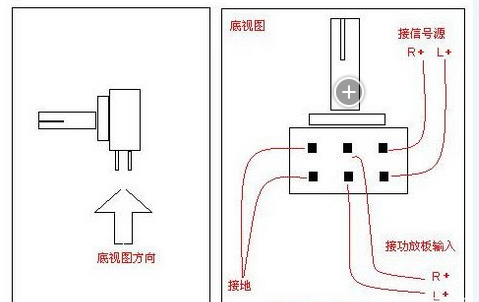

      Bourns電位器引腳接法我們一共分為兩種，為了更清晰的理解我們配著圖片一起來就、理解，如下圖

bourns電位器引腳接法

1、音頻放大器用于音量控制的接法：當bourns電位器中心觸頭C滑動到bourns電位器A時音量最大，當bourns電位器中心觸頭C滑動到bourns電位器B時音量最小，C點到B出現接觸不良的時候就會出現音量關不死的現象。

2、如果bourns電位器的中心觸頭C滑動到電位器A端時輸出對地的電壓是+12V，那么當bourns電位器中心觸頭C滑動到bourns電位器B端時輸出對地電壓就應該是-12V。

      通過bourns電位器參數，bourns電位器標注及表bourns電位器識別方法等的理解。我們可以更好的對bourns電位器引腳接法理解更加透徹，深圳百斯特電子有限公司在國內大陸是頂尖的一級BOURNS電位器代理商，如果需求，請聯系我們的客服或業務人員，電話：0755-83761193，聯系網站：http://www.m.ttbabyins.cn
